PTFE Glasbeschichtetes Gewebe für kupferkaschiertes Laminat (CCL)

PTFE Glass Coated Fabric verwendet E-Glasfasern (oder Kevlar, Nomex) als Grundgewebe und ist mit hochwertigem PTFE (Teflon) (Polytetrafluorethylen) imprägniert.

PTFE-Prepreg-Gewebe wird in der CCL-Produktion verwendet, um die Hochfrequenzanforderung in 5G zu erfüllen.

Was ist kupferkaschiertes Laminat (CCL)?

Kupferbeschichtetes Laminat (CCL) ist eine Art Grundmaterial für Leiterplatten. Es ist beidseitig mit Kupfer beschichtet und mit harzgetränktem Glasfasergewebe verstärkt.

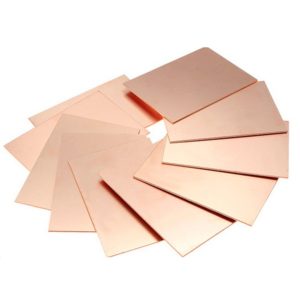

PTFE Glasbeschichtetes Gewebe für CCL

Klassifizierung von CCL

Aufgrund des unterschiedlichen Klassifizierungsstandards kann CCL in viele Kategorien eingeteilt werden:

★ Mechanische Steifigkeit

Starre CCL oder Flex CCL. Dies hängt von der Steifigkeit ab, während Flex CCL zur Herstellung von flexiblen Leiterplatten / FPCs verwendet wird.

★ Dämmstoff und Struktur

CCL aus organischem Harz, CCL auf Keramikbasis, CCL auf Metallbasis

★ Dicke

Standardstärke CCL und dünne CCL. Der Standard ist mindestens 0,5 mm dick.

Die Dicke der Kupferfolie ist in der CCL-Dicke enthalten.

★ Verstärkungsmaterial

CCL auf Glasfaserbasis, CCL auf Papierbasis, CCL-Verbindung

★ Aufgebrachtes Isolierharz

Epoxidharz-CCL und Phenol-CCL.

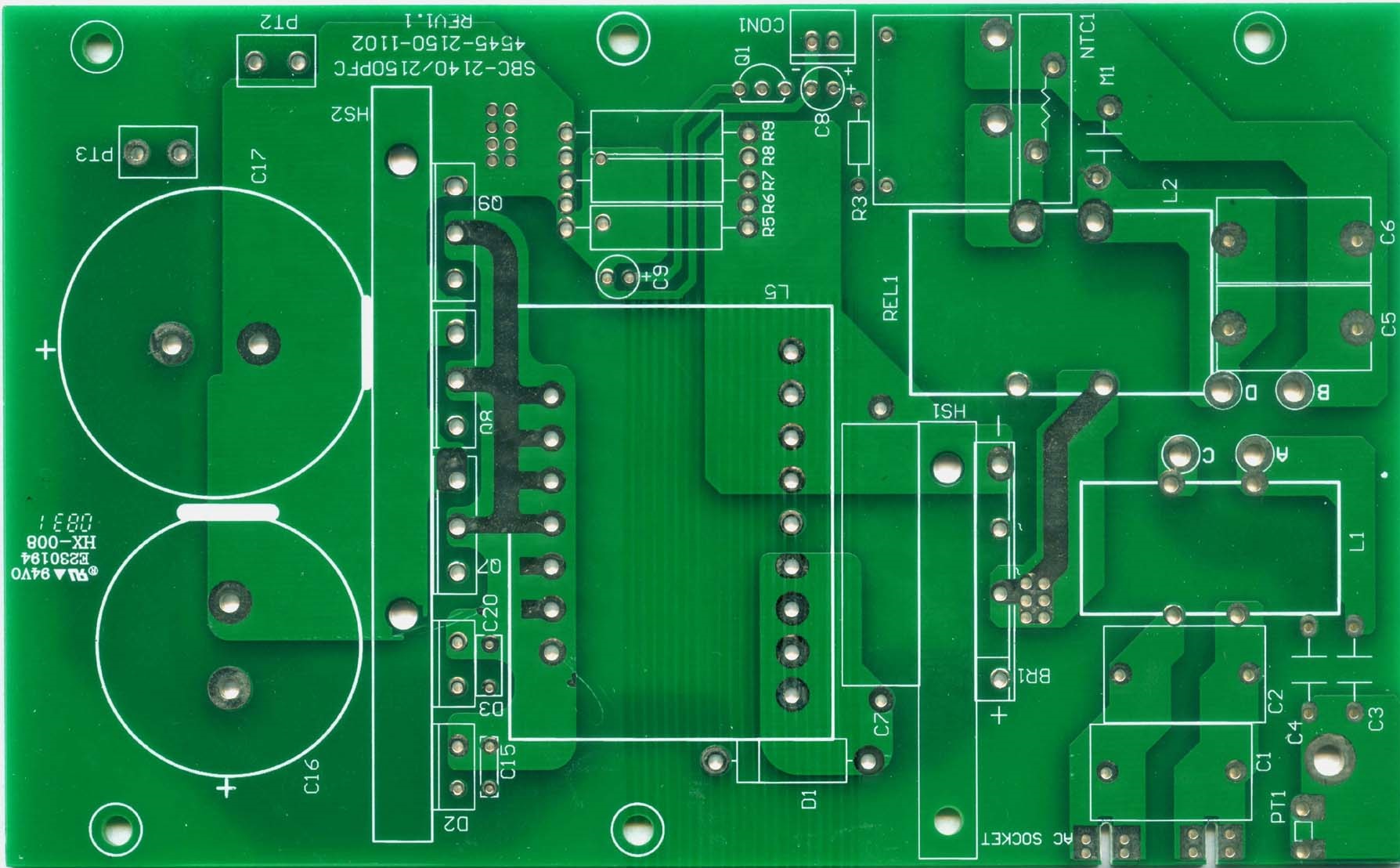

CCL für PCB

Prepreg (Verstärkungsmaterial) für CCL

Prepreg ist das Verstärkungsmaterial für CCL und besteht aus mit Harz beschichtetem Glasfaserglas.

Das übliche Glasfasergewebe für CCL ist 106, 1080, 2112, 2116, 1500 und 7628.

Das aufgebrachte Harz ist Phenolharz, Epoxidharz, Polyimidharz, Bismaleimidtriazin oder PTFE Glass Coated Fabric.

Aufgrund der folgenden Eigenschaft von Glasfasertuch wird es daher häufig als Prepreg-Material in CCL verwendet.

★ Hohe Intensität

★ Hitze- und Feuerbeständigkeit

★ Feuchtigkeitsbeständigkeit

★ Hervorragende Isolationsfähigkeit

Die Qualität von Prepreg wirkt sich direkt auf die Qualität von CCL aus.

Daher legt ESONE großen Wert auf die Prüfung und Kontrolle der Prepreg-Qualität, einschließlich Harzgehalt, Gelierzeit, flüchtigem Gehalt und Harzfluidität.

Warum PTFE Glass Coated Fabric für die HFPCB-Produktion verwenden?

Mit der Entwicklung der 5G-Kommunikationstechnologie wird eine Hochfrequenz-Leiterplatte angefordert.

Aufgrund der folgenden überlegenen Eigenschaft von PTFE Glass Coated Fabric wird es als Verstärkungsmaterial in der CCL-Produktion verwendet, das die hohen Anforderungen von Hochfrequenz-Leiterplatten (HFPCB) erfüllen kann.

★ Antihaft-Oberfläche, gute Freisetzungseigenschaft.
★ Gute Schweißeigenschaft
★ Dauerbetrieb von -170 ° C bis + 260 ° C.
★ Dimensionsstabilität
★ Gute Durchschlagfestigkeit
★ Beständigkeit gegen Mikrowellen, UVs und IRs sowie HF.

Teflonbeschichtetes Fiberglas

Einzigartige Anfrage für PTFE-beschichtetes Gewebe, PTFE-Folie in der CCL-Produktion

ESONE entwickelt kundenspezifische PTFE-glasbeschichtete Gewebe für die CCL-Herstellung, z. B. die Verbesserung der Schweißeigenschaften, die Förderung der Durchschlagfestigkeit und die Verbesserung der Zugfestigkeit (Dimensionsstabilität).

Und die Werkstatt muss sauber sein, Temperatur und Luftfeuchtigkeit müssen konstant sein, sonst kann die Stromeigenschaft beeinträchtigt werden.

Und um das Fragment beim Bohren von Löchern zu reduzieren, wird eine hochwertige PTFE-Folie im CCL-Sandwich benötigt.
